网关接入

IoTGateway是开源开放的跨平台工业物联网网关，通过可视化配置，南向的连接到你的任何设备和系统(如PLC、扫码枪、上位机、OPC Server等)。

为让使用者快速掌握北向对接各种物联网平台的能力，本文以接入ThingsPanel为例进行扩展实操。

0. 效果展示​

1. ThingsPanel 介绍​

ThingsPanel是基于Go语言的优秀的开源物联网平台。

2. ThingsPanel 安装​

docker-compose up -d

  • 访问8080端口,使用租户管理员登录

    用户名tenant@tenant.cn

    密码123456

3. 设备接入文档与规范​

http://thingspanel.io/zh-Hans/docs/device-connect/gateway

https://docs.qq.com/doc/DZXlnb25scnZRc1dK

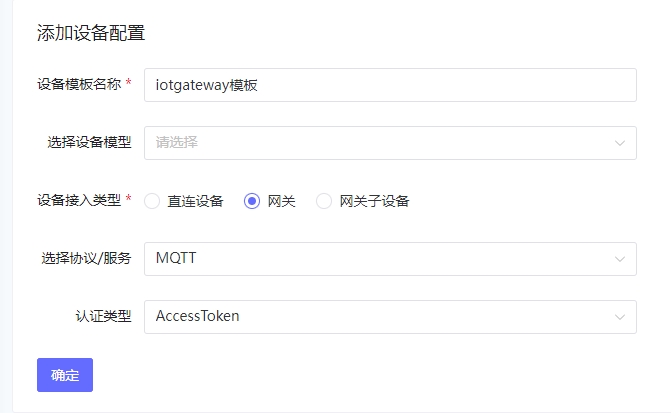

4. 创建网关设备配置模版​

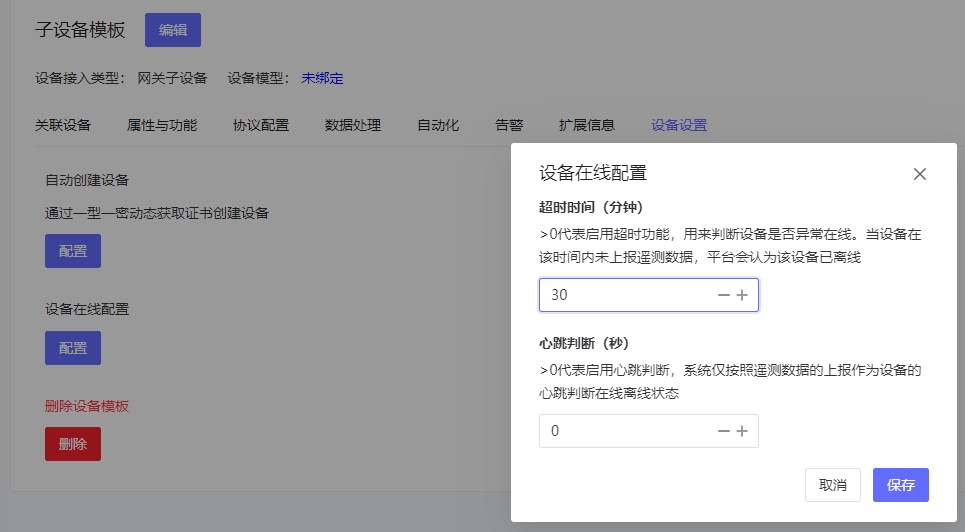

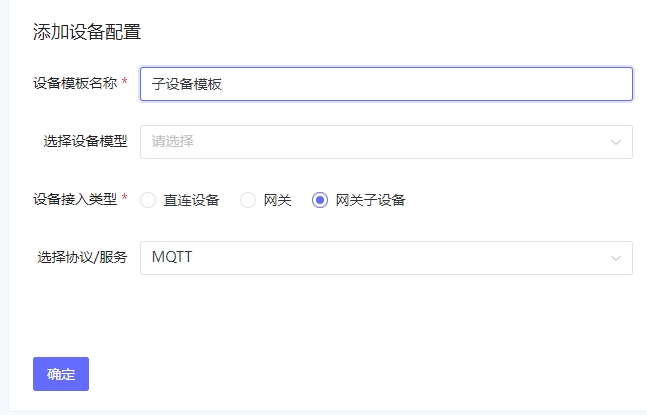

5. 创建子设备配置模板​

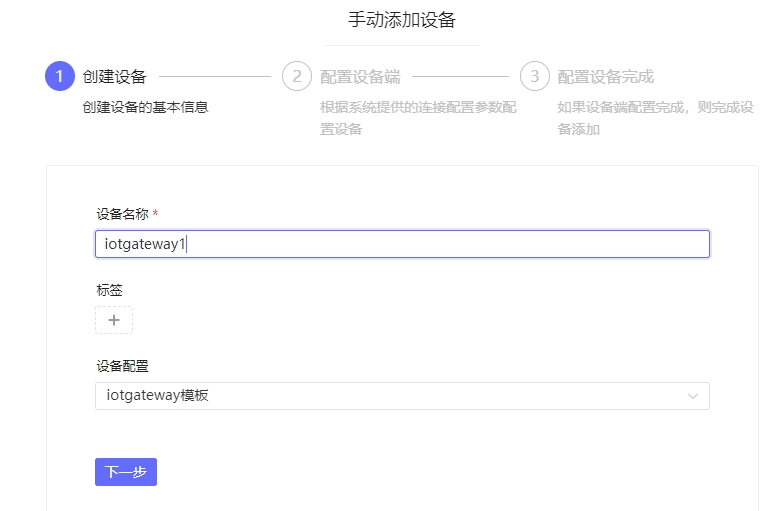

6. 创建网关设备​

在设备连接tab查看并记录MQTT Username和MQTT ClientID

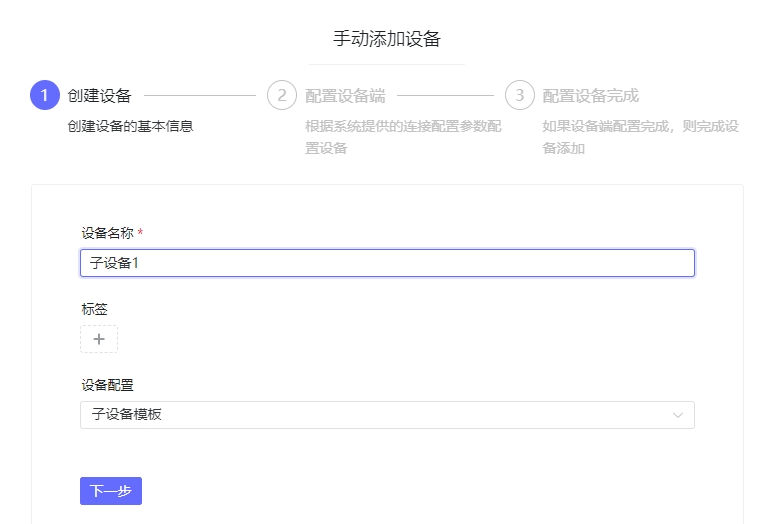

7. 创建子设备​

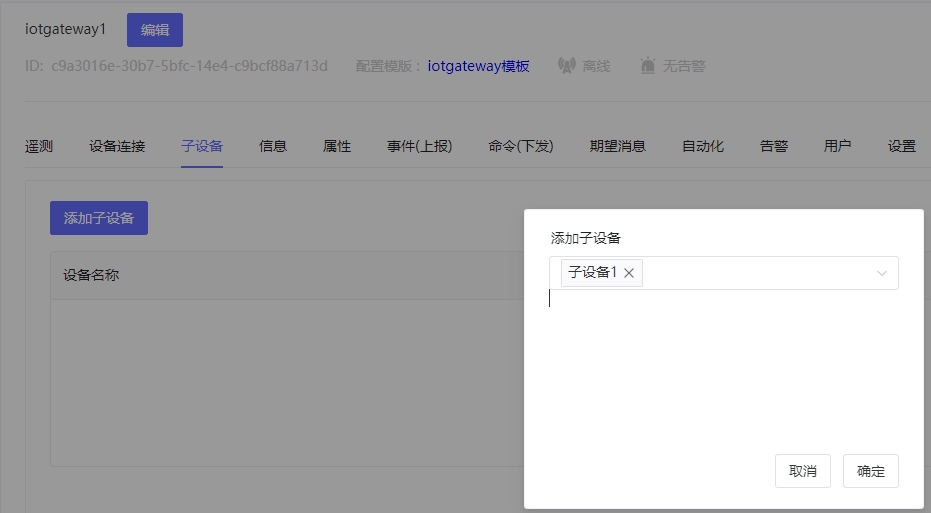

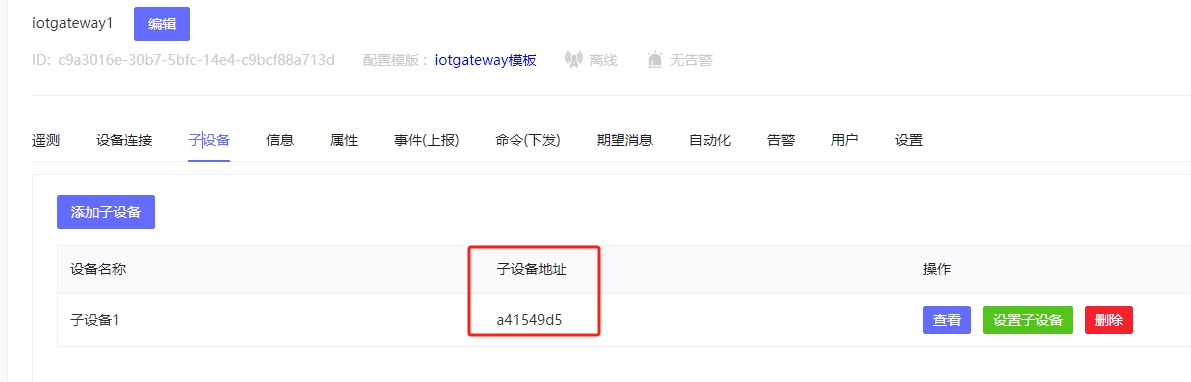

8. 网关关联子设备​

关联后，记录子设备地址

9. 添加ThingsPanel平台类型​

iotgateway\IoTGateway.Model\SystemConfig.cs\IoTPlatformType

[Display(Name = "ThingsPanel")]
ThingsPanel = 9

10. 添加ThingsPanelHandler​

参考其他Handler，添加ThingsPanelHandler

iotgateway\Plugins\Plugin\PlatformHandler\ThingsPanelHandler.cs

public async Task PublishTelemetryAsync(string deviceName, Device device, Dictionary<string, List<PayLoad>> sendModel)
{
    foreach (var payload in sendModel[deviceName])
    {
        if (payload.Values != null)
        {
            var telemetryData = new Dictionary<string, Dictionary<string, object>>()
            {
                {
                    "sub_device_data", new Dictionary<string, object>()
                    {
                        { deviceName, payload.Values }
                    }
                }

            };
            await MqttClient.EnqueueAsync(new MqttApplicationMessageBuilder().WithTopic($"gateway/telemetry")
                .WithPayload(JsonConvert.SerializeObject(telemetryData)).Build());
        }
    }
}

11. 修改PlatformHandlerFactory​

iotgateway\Plugins\Plugin\PlatformHandler\PlatformHandlerFactory.cs\PlatformHandlerFactor

case IoTPlatformType.ThingsPanel:
    return new ThingsPanelHandler(mqttClient, logger, onExcRpc);

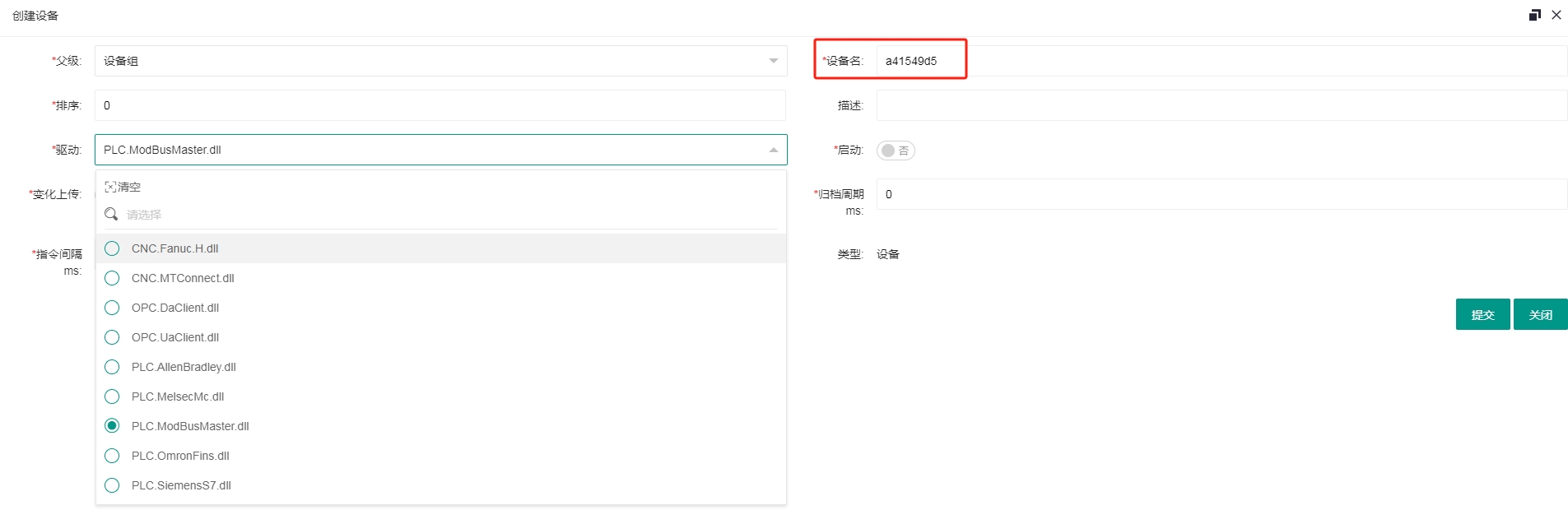

12. 添加网关侧子设备​

修改后，运行iotgateway项目，添加设备，注意设备名使用第8步的子设备地址

13. 网关侧设备通讯配置​

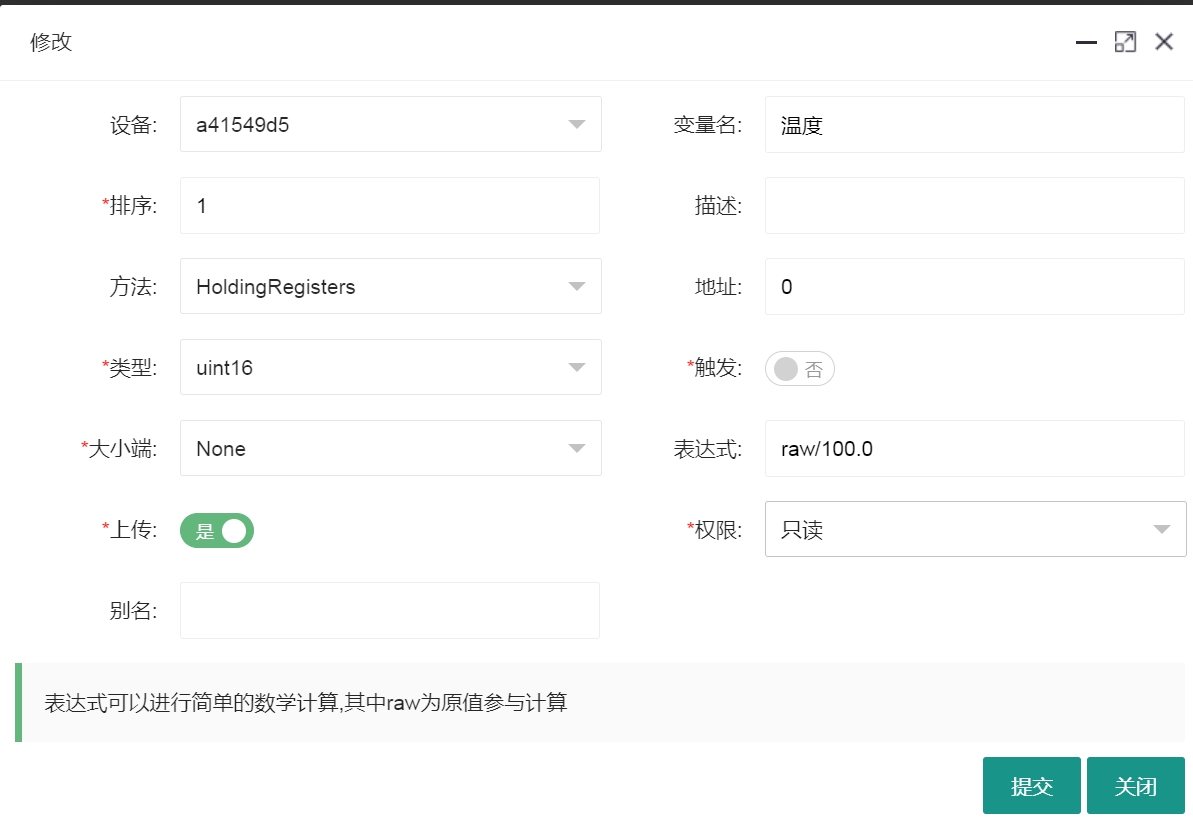

14. 网关侧设备变量添加​

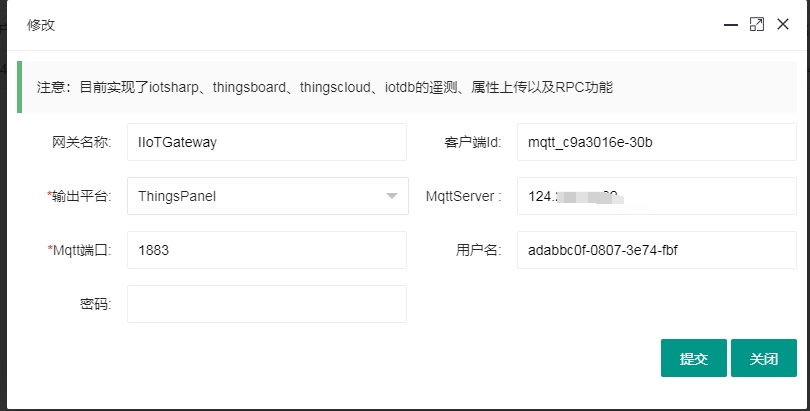

15. 网关侧传输配置​

输出平台选择ThingsPanel，用户名、ClientId，使用第6步的MQTT Username和MQTT ClientID，密码空

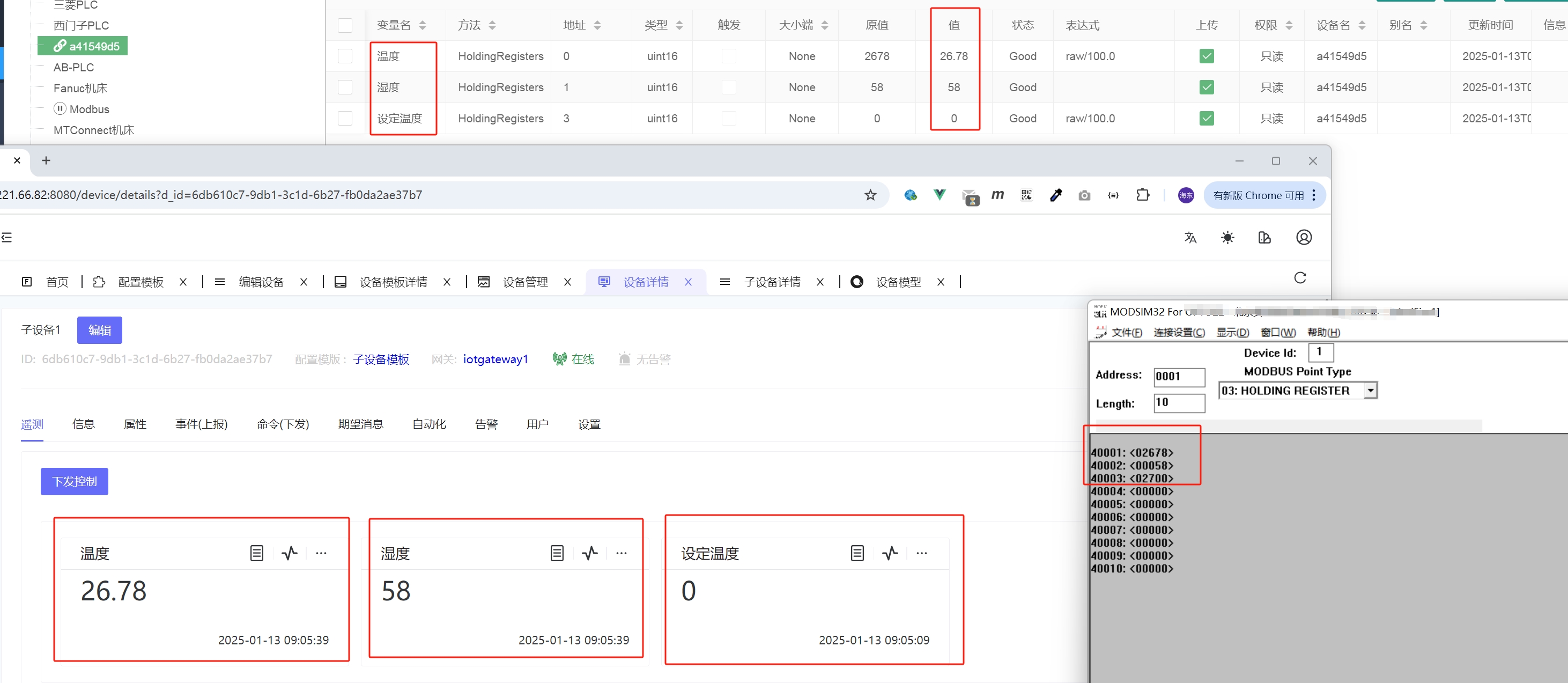

16. 数据查看​

17. 其他​
